這些微型探頭可在溫度 175℃（Mag610, Mag614）和 215℃（Mag611）時使用，設計能承受高強度的震動和沖擊，特別適合集成到測磁系統。Mag610 可選低噪聲版本，以提高測量精度。可提供封裝和未封裝版本的常溫驅動電路或 PCB 設計圖。
特征
- 設計用于高強度的震動和沖擊環境
- 多種尺寸的小巧探頭易于集成到其它系統
- 環境封裝 IP68 防護

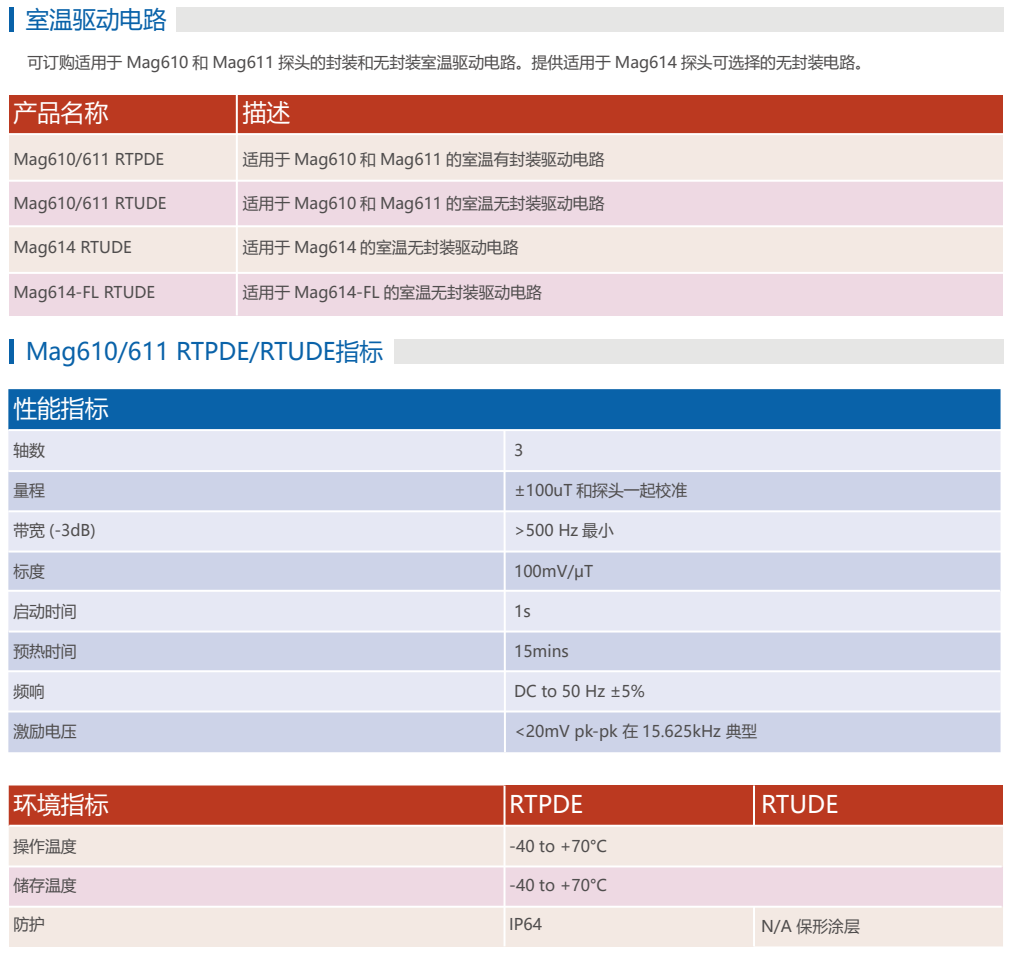

室溫驅動電路
可訂購適用于Mag610和Mag611探頭的封裝和無封裝室溫驅動電路。提供適用于Mag614探頭可選擇的無封裝電路。
| 產品名稱 | 描述 |
| Mag610/611 RTPDE | 適用于Mag610和Mag611的室溫有封裝驅動電路 |
| Mag610/611 RTUDE | 適用于Mag610和Mag611的室溫無封裝驅動電路 |
| Mag614 RTUDE | 適用于Mag614的室溫無封裝驅動電路 |
| Mag614-FL RTUDE | 適用于Mag614-FL的室溫無封裝驅動電路 |
Mag610/611 RTPDE/RTUDE指標
| 性能指標 | |
| 軸數 | 3 |
| 量程 | ±100uT和探頭一起校準 |
| 帶寬(-3dB) | >500 Hz最小 |
| 標度 | 100mV/μT |
| 啟動時間 | 1s |
| 預熱時間 | 15mins |
| 頻響 | DC to 50 Hz ±5% |
| 激勵電壓 | <20mV pk-pk 在15.625kHz 典型 |
| 環境 | RTPDE | RTUDE |
| 操作溫度 | -40 to +70°C | |
| 儲存溫度 | -40 to +70°C | |
| 防護 | IP64 | N/A 保形涂層 |

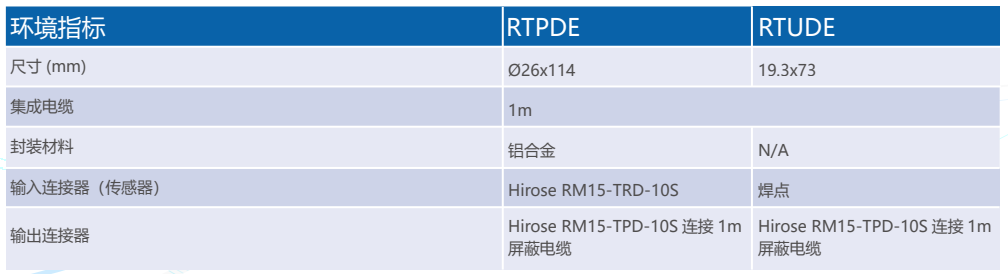

| 機械性能 | RTPDE | RTUDE |
| 尺寸(mm) | ?26×114 | 19.3×73 |
| 集成電纜 | 1m | |
| 封裝材料 | 鋁合金 | N/A |
| 輸入連接器（傳感器） | Hirose RM15-TRD-10S | 焊點 |
| 輸出連接器 | Hirose RM15-TPD-10S連接1m屏蔽電纜 | Hirose RM15-TPD-10S連接1m屏蔽電纜 |

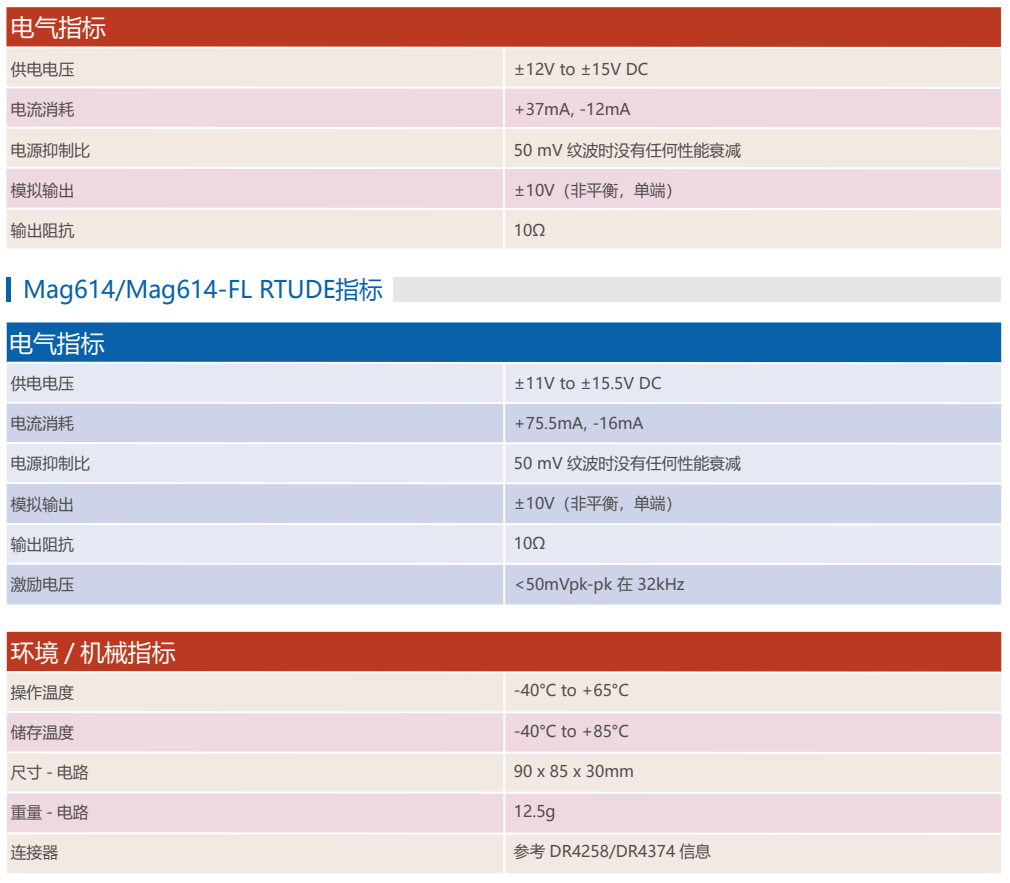

| 電氣指標 | |
| 供電電壓 | ±12V to ±15V DC |
| 電流消耗 | +37mA, -12mA |
| 電源抑制比 | 50 mV紋波時沒有任何性能衰減 |
| 模擬輸出 | ±10V（非平衡，單端） |
| 輸出阻抗 | 10? |
Mag614/Mag614-FL RTUDE指標
| 電氣指標 | |
| 供電電壓 | ±11V to ±15.5V DC |
| 電流消耗 | +75.5mA, -16mA |
| 電源抑制比 | 50 mV紋波時沒有任何性能衰減 |
| 模擬輸出 | ±10V（非平衡，單端） |
| 輸出阻抗 | 10? |
| 激勵電壓 | <50mVpk-pk 在 32kHz |
| 環境/機械指標 | |
| 操作溫度 | -40°C to +65°C |
| 儲存溫度 | -40°C to +85°C |
| 尺寸-電路 | 90 x 85 x 30mm |
| 重量-電路 | 12.5g |
| 連接器 | 參考DR4258/DR4374信息 |
磁場測量
隨鉆測量
應用于耐高強度沖擊和高溫的環境
